Mikrotik. VLAN. Настройка

Материал из Wiki
Перейти к навигации Перейти к поиску


Ссылки

https://mikrotiklab.ru/nastrojka/artga-vlan.html

Описание

TAGGED (TRUNK) PORTS - (for connect to routers, switches, etc) - порт передающий тегированный трафик одного или нескольких VLAN’ов. Этот порт не изменяет тег, а лишь пропускает кадры с тегами, которые разрешены на этом порту

UNTAGGED (ACCESS) PORTS - (for connect to PCs, sip phones, printers, etc) - порт принадлежащий одному VLAN’у и передающий нетегированный трафик. По спецификации cisco, access порт может принадлежать только одному VLAN’у, по умолчанию это первый (нетегированный) VLAN. Любой кадр, который проходит через access порт, помечается номером, принадлежащим этому VLAN’у

PVID - The Port VLAN ID is used for ACCESS PORTS to tag all ingress traffic with a specific VLAN ID

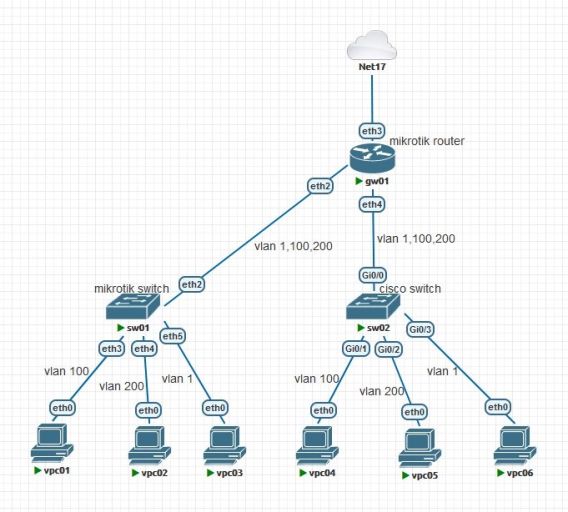

Топология сети

Топология сети

Общие положения и задачи

  • Mikrotik router, к которому подключены: mikrotik switch l3 + cisco switch l2
  • 3 изолированных L2 сети - lan(vlan1), vlan100 and vlan200
  • 3 компьютера, подключенные к свитчу mikrotik, должны быть каждый в своей L2 сети
  • 3 компьютера, подключенные к свитчу cisco, должны быть каждый в своей L2 сети
  • Компы общаются через L3 маршрутизацию на маршрутизаторе Mikrotik

Устройства и сети

  • network#1 vlan1: 192.168.10.0/24
  • network#2 vlan100: 10.10.100.0/24
  • network#3 vlan200: 10.10.200.0/24
  • router MIKROTIK gw01: 192.168.10.8
  • switch MIKROTIK sw01: 192.168.10.224
  • switch CISCO sw02: 192.168.10.225
  • Компы, подключенные к switch MIKROTIK sw01:
    • vpc01: комп для ввода в сеть vlan100 с диапазоном 10.10.100.0/24
    • vpc02: комп для ввода в сеть vlan200 с диапазоном 10.10.200.0/24
    • vpc03: комп для ввода в сеть LAN (vlan1) с диапазоном 192.168.10.0/24
  • Компы, подключенные к switch CISCO sw02:
    • vpc04: комп для ввода в сеть vlan100 с диапазоном 10.10.100.0/24
    • vpc05: комп для ввода в сеть vlan200 с диапазоном 10.10.200.0/24
    • vpc06: комп для ввода в сеть LAN (vlan1) с диапазоном 192.168.10.0/24

Настройка Mikrotik Router gw01

Имя устройства

/system identity set name=gw01

Именуем интерфейсы

/interface ethernet

set [ find default-name=ether2 ] name=ether2-lan_SW01

set [ find default-name=ether3 ] name=ether3-wan1_ISP1 comment=wan1

set [ find default-name=ether4 ] name=ether4-lan_SW02

Шлюз по-умолчанию провайдерский, SRC-NAT, DNS

/ip route add disabled=no distance=1 dst-address=0.0.0.0/0 gateway=192.168.17.8 comment=gw1

/ip firewall nat add action=masquerade chain=srcnat out-interface=ether3-wan1_ISP1

/ip dns set servers=8.8.8.8

Добавляем бридж

/interface bridge add name=bridge-local comment=lan

Добавляем порты в бридж

/interface bridge port

add bridge=bridge-local interface=ether2-lan_SW01

add bridge=bridge-local interface=ether4-lan_SW02

Создаем vlan интерфейсы на интерфейсе bridge-local

/interface vlan

add interface=bridge-local name=vlan100 vlan-id=100

add interface=bridge-local name=vlan200 vlan-id=200

Создаем адреса на интерфейсах

/ip address

add address=192.168.17.201/24 interface=ether3-wan1_ISP1 comment=wan1

add address=192.168.10.8/24 interface=bridge-local comment=lan

add address=10.10.100.1/24 interface=vlan100 comment=vlan100

add address=10.10.200.1/24 interface=vlan200 comment=vlan200

Настраиваем фильтрацию vlan на бридже (в каком порте какой тип vlan и VID будут работать)

/interface bridge vlan

add bridge=bridge-local tagged=ether2-lan_SW01,bridge-local vlan-ids=100

add bridge=bridge-local tagged=ether2-lan_SW01,bridge-local vlan-ids=200

Включаем vlan-filtering

/interface bridge set bridge-local vlan-filtering=yes

Пулы адресов

/ip pool

add name=pool_LAN ranges=192.168.10.160/27

add name=pool_vlan100 ranges=10.10.100.160/27

add name=pool_vlan200 ranges=10.10.200.160/27

Dhcp серверы для каждой L2 сети

/ip dhcp-server network

add address=192.168.10.0/24 dns-server=8.8.8.8 gateway=192.168.10.8 netmask=24

add address=10.10.100.0/24 dns-server=8.8.8.8 gateway=10.10.100.1 netmask=24

add address=10.10.200.0/24 dns-server=8.8.8.8 gateway=10.10.200.1 netmask=24

/ip dhcp-server

add address-pool=pool_LAN interface=bridge-local name=dhcp-server_LAN

add address-pool=pool_vlan100 interface=vlan100 name=dhcp-server_vlan100

add address-pool=pool_vlan200 interface=vlan200 name=dhcp-server_vlan200

После того как свитчи и компы будут настроены, управлять доступом между сетями разных VLAN можно через маршрутизацию на маршрутизаторе gw01.

Например, можно закрыть доступ между сетями vlan100 и vlan200

/ip firewall filter

add action=drop chain=forward dst-address=10.10.100.0/24 src-address=10.10.200.0/24

add action=drop chain=forward dst-address=10.10.200.0/24 src-address=10.10.100.0/24

Настройка Mikrotik Switch sw01

К свитчу подключены 3 компа:

  • ether3 - vpc01
  • ether4 - vpc02
  • ether5 - vpc03

Необходимо чтобы каждый комп получал IP по DHCP из соответствующей L2 сети

Имя устройства

/system identity set name=sw01

Именуем интерфейсы

/interface ethernet

set [ find default-name=ether2 ] name=ether2-lan_GW01

set [ find default-name=ether3 ] name=ether3-lan_vpc01-vlan100

set [ find default-name=ether4 ] name=ether4-lan_vpc02-vlan200

set [ find default-name=ether4 ] name=ether5-lan_vpc03-LAN

Создаем bridge-local

/interface bridge add name=bridge-local comment=lan

Добавляем порты в бридж

/interface bridge port

add bridge=bridge-local interface=ether2-lan_GW01

add bridge=bridge-local interface=ether3-lan pvid=100

add bridge=bridge-local interface=ether4-lan pvid=200

add bridge=bridge-local interface=ether5-lan pvid=1

Настраиваем фильтрацию vlan на бридже (в каком порте какой тип vlan и VID будут работать)

/interface bridge vlan

add bridge=bridge-local tagged=ether2-lan_GW,bridge-local untagged=ether3-lan vlan-ids=100

add bridge=bridge-local tagged=ether2-lan_GW,bridge-local untagged=ether4-lan vlan-ids=200

Создаем vlan интерфейсы на интерфейсе bridge-local

/interface vlan

add interface=bridge-local name=vlan100 vlan-id=100

add interface=bridge-local name=vlan200 vlan-id=200

Включаем vlan-filtering

/interface bridge set bridge-local vlan-filtering=yes

Адрес свитча sw01

/ip address

add address=192.168.10.224/24 interface=bridge-local comment=lan

Создаем dhcp клиенты, тем самым проверяя работоспособность vlan

На каждый интерфейс должен присвоиться адрес из соответствующей сети

/ip dhcp-client

add interface=bridge-local

add interface=vlan100

add interface=vlan200

Настройка компьютера VPC01

vpc01 порт eth0 подключаем к sw01 порт eth3 (порт UNTAGGED vlan100)

ip dhcp

vpcs01 получает IP из диапазона 10.10.100.0/24 (vlan100)

Настройка компьютера VPC02

vpc02 порт eth0 подключаем к sw01 порт eth4 (порт UNTAGGED vlan200)

ip dhcp

vpcs02 получает IP из диапазона 10.10.200.0/24 (vlan200)

Настройка компьютера VPC03

vpc03 порт eth0 подключаем к sw01 порт eth5 (порт LAN - без настройки vlan (но так то vlan1))

ip dhcp

vpcs03 получает IP из диапазона 192.168.10.0/24 (LAN (vlan1))

Настройка Cisco Switch sw02

К свитчу подключены 3 компа:

  • GigabitEthernet 0/1 - vpc04
  • GigabitEthernet 0/2 - vpc05
  • GigabitEthernet 0/3 - vpc06

Необходимо чтобы каждый комп получал IP по DHCP из соответствующей L2 сети

Создаем vlan

cisco(config)#vlan 100

cisco(config)#exit

cisco(config)#vlan 200

cisco(config)#exit

Включаем vlan 1,100,200 в режиме TRUNK (TAGGED) на порте, который подключен к маршрутизатору gw01

cisco(config)#interface GigabitEthernet 0/0

cisco(config-if)#switchport trunk allowed vlan 1,100,200

cisco(config-if)#switchport trunk encapsulation dot1q

cisco(config-if)#switchport mode trunk

Включаем vlan 100 в режиме ACCESS (UNTAGGED) на порте, подключенном к vpc04

cisco(config)#interface GigabitEthernet 0/1

cisco(config-if)#switchport access vlan 100

cisco(config-if)#switchport mode access

Включаем vlan 200 в режиме ACCESS (UNTAGGED) на порте, подключенном к vpc05

cisco(config)#interface GigabitEthernet 0/2

cisco(config-if)#switchport access vlan 200

cisco(config-if)#switchport mode access

Показать информацию по vlan и интерфейсам

cisco# show vlan brief

Настройка компьютера VPC04

vpc04 порт eth0 подключаем к sw02 порт Gi0/1 (порт UNTAGGED vlan100)

ip dhcp

vpcs04 получает IP из диапазона 10.10.100.0/24 (vlan100)

Настройка компьютера VPC05

vpc05 порт eth0 подключаем к sw02 порт Gi0/2 (порт UNTAGGED vlan200)

ip dhcp

vpcs05 получает IP из диапазона 10.10.200.0/24 (vlan200)

Настройка компьютера VPC06

vpc06 порт eth0 подключаем к sw02 порт Gi0/3 (порт LAN - без настройки vlan (но так то vlan1))

ip dhcp

vpcs06 получает IP из диапазона 192.168.10.0/24 (LAN (vlan1))
